クレストンケーブル™
（超極細同軸ケーブル／差動伝送用超極細ケーブル）
超極細同軸ケーブル AWG 49（外径 0.096mm）
特長
- 内部導体に”その場金属繊維強化銅銀合金”と呼ばれる特殊銅合金線を採用したことで、機械的特性が優れています。
- 耐屈曲性、耐捻回性に優れ、可動部に使用できます。
用途例
極小スペース配線として、カテーテル、基板検査治具配線 等

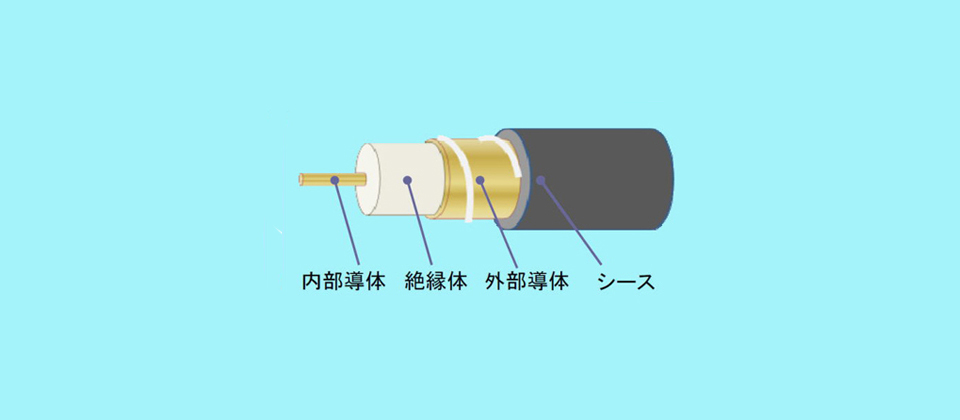

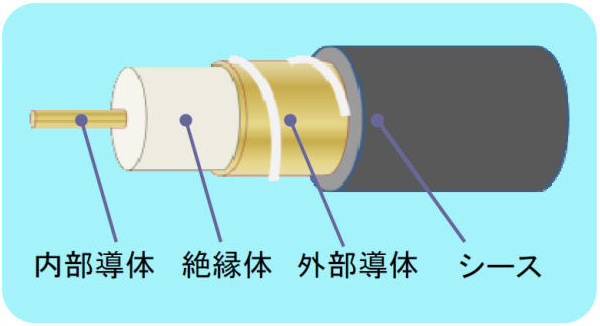

構造・寸法
表が途切れている場合は、を横スクロールすると残りの項目が閲覧できます。
| AWG40 | AWG44 | AWG46 | AWG49 | ||
| 内部導体 | 材質 | その場繊維強化銅合金 | |||
| 構成[本/mm] | 7/0.03 | 1/0.05 | 1/0.04 | 1/0.03 | |
| 絶縁体 | 材質 | フッ素樹脂 | |||
| 外径[mm] | 0.24 | 0.15 | 0.12 | 0.07 | |
| 外部導体 | 材質 | 銅合金線 | コーティング銅箔 | ||
| 外径[mm] | 0.3 | 0.21 | 0.18 | 0.082 | |
| シース | 材質 | フッ素樹脂 | ポリウレタン | ||
| 外径[mm] | 0.36 | 0.27 | 0.24 | 0.096 | |
機械特性・電気特性
表が途切れている場合は、を横スクロールすると残りの項目が閲覧できます。
| AWG40 | AWG44 | AWG46 | AWG49 | |
| 導体抵抗[Ω/m] | 5.8 | 13.5 | 22.4 | 40 |
| 特性インピーダンス[Ω] | 50 | 50 | 50 | 50 |
| 伝送ロス[dB/m] （1GHz） | 6.1 | 8.2 | 10.1 | 24.1 |
| 静電容量[pF/m] （1kHz） | 100 | 100 | 100 | 115 |

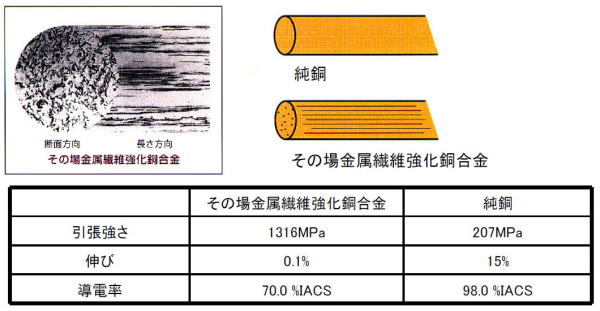

その場金属繊維強化合金（内部導体）
