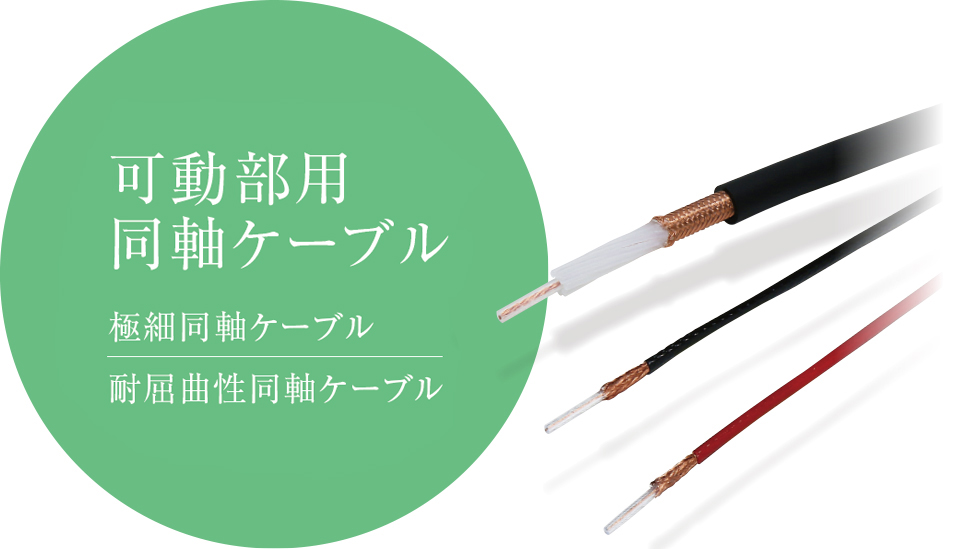

耐屈曲性同軸ケーブル

耐屈曲性同軸ケーブル

極細同軸ケーブル

Fine coaxial cable

  • 極細の銅合金線をより合わせて内部導体を構成し、誘電体にフッ素樹脂を用いることで、耐屈曲性を高めた極細同軸ケーブル。動力線、信号線と組み合わせた複合ケーブルにも用いています。
    CCDカメラからの映像伝送、信号伝送等に最適です。

表が途切れている場合は、を横スクロールすると残りの項目が閲覧できます。

内部導体 絶縁体 外部導体 ケーブル 特性インピーダンスΩ
(10MHz)
減衰量
(測定値)
dB/km
JIS規格
減衰量
dB/km
構成
本/mm
標準外径
mm
標準外径
mm
標準外径
mm
標準外径
mm
1.5C相当品 23/0.05 0.27 1.47 1.80 2.10 75±3 90 96
0.8D相当品 18/0.05 0.24 0.68 0.78 1.00 50±3 180 180
1.5D相当品 3/25/0.05 0.56 1.45 1.75 2.15 50±3 120 85

減衰量はいずれも10MHzでの値

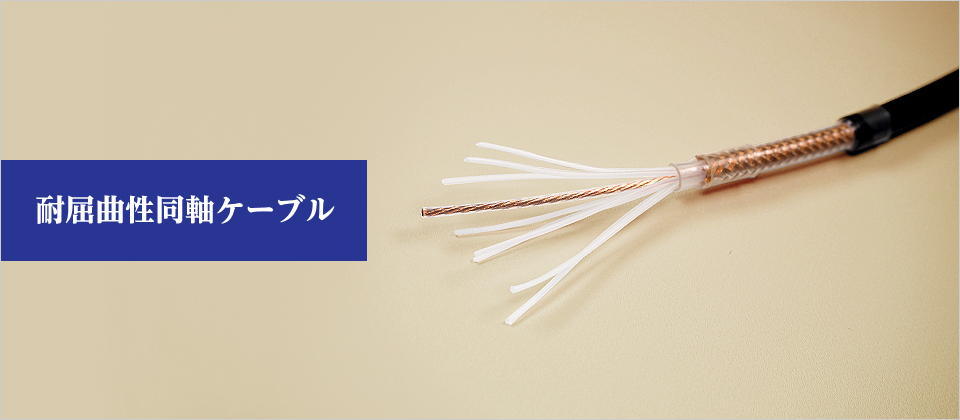

耐屈曲性同軸ケーブル

構造、材料を工夫し、汎用品に比べ耐屈曲性を300倍程度に高めています。そのため、減衰量は、大きくなっています。
ご使用条件により、構造および材料を変更する場合があります。

  • 極細同軸ケーブル
  • 絶縁体

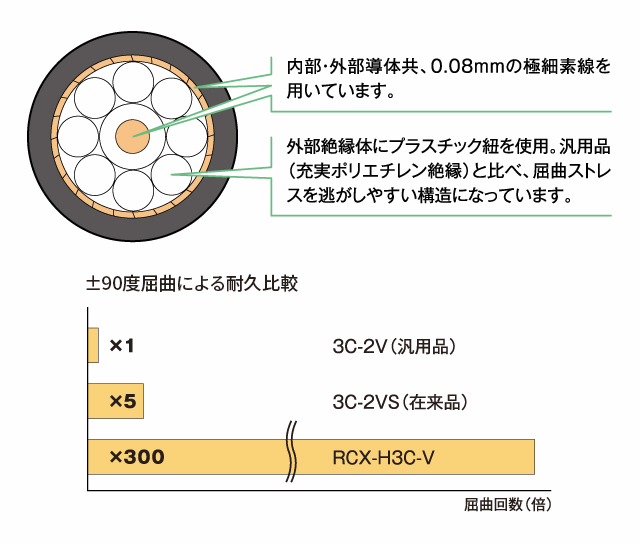

    プラスチック紐を使用。汎用品(充実ポリエチレン絶縁)と比べ、屈曲ストレスが逃がしやすい構造にしています。

    導体
    内部外部ともに0.08mmの極細素線を用いています。

    シース材料
    高弾性PVC(V)またはポリウレタン(U)で、ご使用用途により使い分けます。

耐屈曲性比較グラフ

表が途切れている場合は、を横スクロールすると残りの項目が閲覧できます。

内部導体 絶縁体 外部導体 ケーブル 特性インピーダンス
Ω(10MHz)
減衰量
(測定値)
dB/km
JIS規格
減衰量
dB/km
構成
本/mm
標準外径
mm
標準外径
mm
標準外径
mm
標準外径
mm
2.5C相当品 20/0.08
糸入り
0.4 2.8 3.2 4.2 75±3 78 52
3C相当品 40/0.08
糸入り
0.6 3.7 4.1 5.6 75±3 60 42
5C相当品 7/15/0.08 1.0 5.4 5.8 7.6 75±3 61 27
3D相当品 7/15/0.08 1.0 3.4 3.8 5.3 50±3 75 47
5D相当品 7/30/0.08 1.4 4.5 5.1 7.3 50±3 51 27
