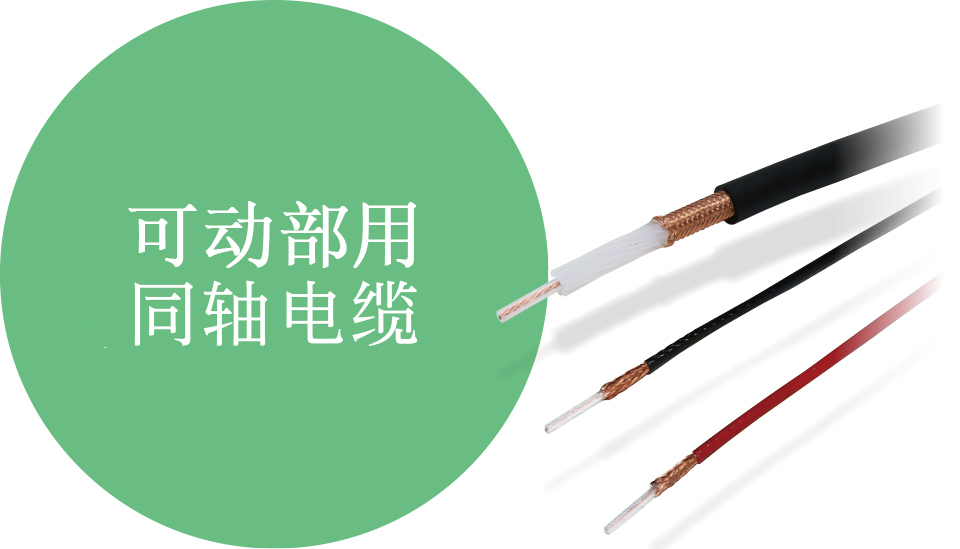

可动部用同轴电缆
极细同轴电缆
内部导体使用特殊合金绞线导体、电介质使用氟系树脂，提升耐弯曲性的极细同轴电缆
标准表
如表格无法完整显示，请移动滚动条进行浏览。
| 项目 | 内部导体 | 绝缘体 | 外部导体 | 电缆 | 标准 特性抵抗 |
衰减量 | JIS规格 衰减量 |
||
| 构成 | 标准外径 | 标准外径 | 标准外径 | 标准外径 | (测量值) | ||||
| 尺寸 | 型式 | (条 / mm) | (mm) | (mm) | (mm) | (mm) | Ω (10MHz) |
dB/km (10MHz) |
dB/km (10MHz) |
| 1.5C 相当品 | RZE-S005C01S | 23 / 0.05 | 0.27 | 1.47 | 1.80 | 2.10 | 75 | 90 | 96 |
| 0.8D 相当品 | RZF-S003C01S | 18 / 0.05 | 0.24 | 0.68 | 0.78 | 1.00 | 50 | 180 | 180 |
| 1.5D 相当品 | RZE-S015C01S | 3 / 25 / 0.05 | 0.56 | 1.45 | 1.75 | 2.15 | 50 | 120 | 85 |

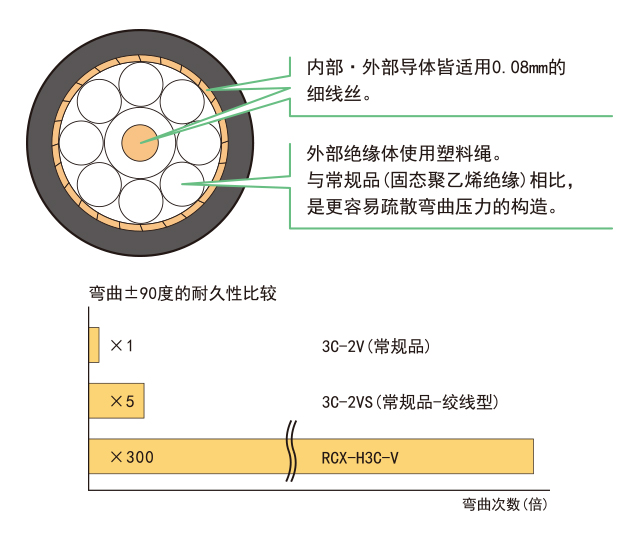

耐弯曲性同轴电缆
注重构造及材质，比一般常规品更能大幅提升耐弯曲性的同轴电缆
标准表
如表格无法完整显示，请移动滚动条进行浏览。
| 项目 | 内部导体 | 绝缘体 | 外部导体 | 电缆 | 标准 特性抵抗 |
衰减量 | JIS规格 衰减量 |
||
| 构成 | 标准外径 | 标准外径 | 标准外径 | 标准外径 | (测量值) | ||||
| 尺寸 | 型式 | (条 / mm) | (mm) | (mm) | (mm) | (mm) | Ω (10MHz) |
dB/km (10MHz) |
dB/km (10MHz) |
| 2.5C 相当品 | RCX-H2.5C-V | 20 / 0.08 + 中心线 | 0.4 | 2.8 | 3.2 | 4.2 | 75 | 78 | 52 |
| 3C 相当品 | RCX-H3C-V | 40 / 0.08 + 中心线 | 0.6 | 3.7 | 4.1 | 5.6 | 75 | 60 | 42 |
| 5C 相当品 | RCX-5C-V | 7 / 15 / 0.08 | 1.0 | 5.4 | 5.8 | 7.6 | 75 | 61 | 27 |
| 3D 相当品 | RCX-3D-V | 7 / 15 / 0.08 | 1.0 | 3.4 | 3.8 | 5.3 | 50 | 75 | 47 |
| 5D 相当品 | RCX-5D-V | 7 / 30 / 0.08 | 1.4 | 4.5 | 5.1 | 7.3 | 50 | 51 | 27 |
