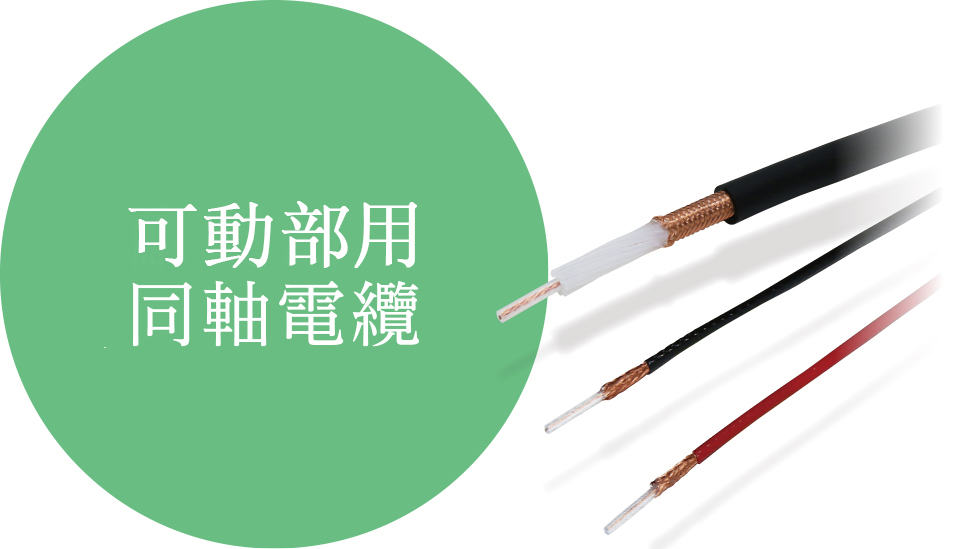

可動部用同軸電纜
極細同軸電纜
內部導體使用特殊合金絞線導體、介電體使用氟素系樹脂，提升耐彎曲性的極細同軸電纜
規格表
如以下表格無法完整顯示，請滾動捲軸以查看資訊。
| 項目 | 內部導體 | 絕緣體 | 外部導體 | 電纜 | 標準 特性阻抗 |
衰減量 | JIS規格 衰減量 |
||
| 構成 | 標準外徑 | 標準外徑 | 標準外徑 | 標準外徑 | (測量值) | ||||
| 尺寸 | 型式 | (條 / mm) | (mm) | (mm) | (mm) | (mm) | Ω (10MHz) |
dB/km (10MHz) |
dB/km (10MHz) |
| 1.5C 相當品 | RZE-S005C01S | 23 / 0.05 | 0.27 | 1.47 | 1.80 | 2.10 | 75 | 90 | 96 |
| 0.8D 相當品 | RZF-S003C01S | 18 / 0.05 | 0.24 | 0.68 | 0.78 | 1.00 | 50 | 180 | 180 |
| 1.5D 相當品 | RZE-S015C01S | 3 / 25 / 0.05 | 0.56 | 1.45 | 1.75 | 2.15 | 50 | 120 | 85 |

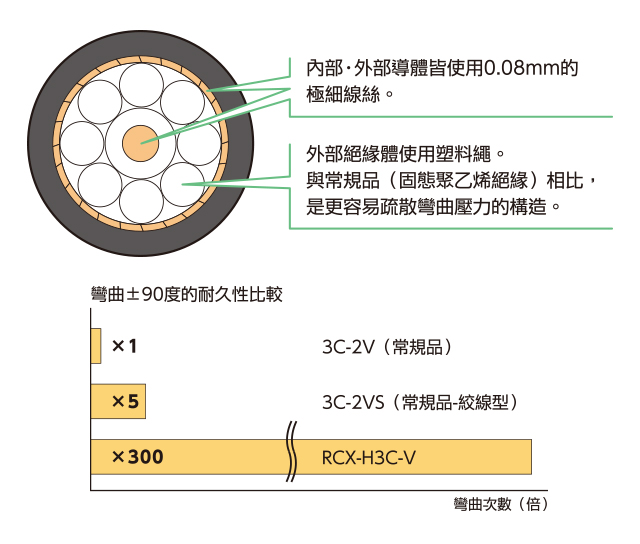

耐彎曲性同軸電纜
注重構造及材質，比一般常規品更能大幅提升耐彎曲性的同軸電纜
規格表
如以下表格無法完整顯示，請滾動捲軸以查看資訊。
| 項目 | 內部導體 | 絕緣體 | 外部導體 | 電纜 | 標準 特性阻抗 |
衰減量 | JIS規格 衰減量 |
||
| 構成 | 標準外徑 | 標準外徑 | 標準外徑 | 標準外徑 | (測量值) | ||||
| 尺寸 | 型式 | (條 / mm) | (mm) | (mm) | (mm) | (mm) | Ω (10MHz) |
dB/km (10MHz) |
dB/km (10MHz) |
| 2.5C 相當品 | RCX-H2.5C-V | 20 / 0.08 中心線 | 0.4 | 2.8 | 3.2 | 4.2 | 75 | 78 | 52 |
| 3C 相當品 | RCX-H3C-V | 40 / 0.08 中心線 | 0.6 | 3.7 | 4.1 | 5.6 | 75 | 60 | 42 |
| 5C 相當品 | RCX-5C-V | 7 / 15 / 0.08 | 1.0 | 5.4 | 5.8 | 7.6 | 75 | 61 | 27 |
| 3D 相當品 | RCX-3D-V | 7 / 15 / 0.08 | 1.0 | 3.4 | 3.8 | 5.3 | 50 | 75 | 47 |
| 5D 相當品 | RCX-5D-V | 7 / 30 / 0.08 | 1.4 | 4.5 | 5.1 | 7.3 | 50 | 51 | 27 |
