可動部用接口電纜

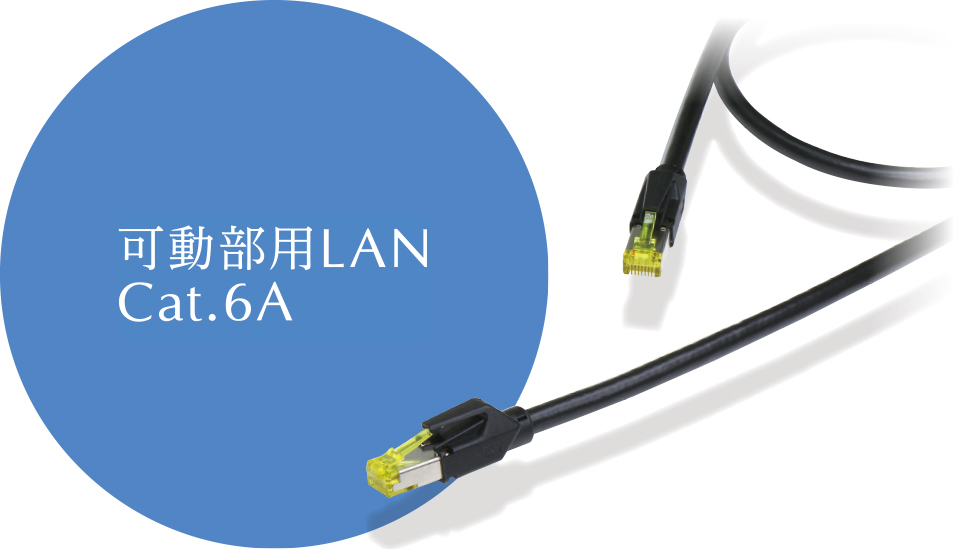

適合工業相機等10GE(百億位元乙太網路)通訊之高可動部配線用電纜。
- 10 Gigabit Ethernet（10GBASE-T）最長配線可達30m
- 適合拖鏈及彎曲配線
- 採用特殊隔離層，提升扭轉運動時的耐久性
- RoHS2對應*1
*1：非意圖性含有RoHS2指令的規範物質。 - UL規格對應
- 亦可承製RJ45接頭的終端加工
規格表
| 型式 | HLAN6A-□□L □為長度《型式例：HLAN6A-5.0L・・・長度5m》 |
| 標準外徑 | 6.9mm |
| 建議最長配線 | Cat.6A：30m（10GBASE-T） |
| 拖鏈走行耐久性 | 1,000萬次以上 |
| 標準終端加工 | RJ45 |
-
*
耐久性依照本公司自有的試驗條件及方法進行評價，為參考值非保證值。
推薦的最大配線長度取決於連接設備的性能而有不同，非保證值。

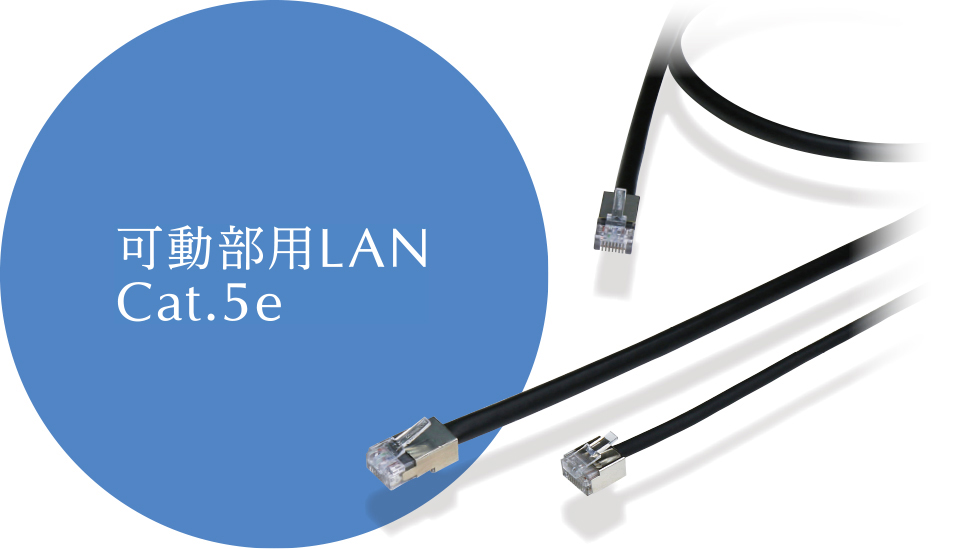

- 適合拖鏈及彎曲配線，亦提升了扭轉運動時的電纜耐久性
- RoHS2對應*1
*1：非意圖性含有RoHS2指令的規範物質。 - UL規格對應
- 亦可承製RJ45接頭的終端加工
規格表
| 型式 | HLAN5e-□□L □為長度《型式例：HLAN5e-5.0L・・・長度5m》 |
HLAN5e-SL-□□L □為長度《型式例：HLAN5e-SL-5.0L・・・長度5m》 |
| 仕樣 | 標準品（AWG27×4對） | 細徑品（AWG31×4對） |
| 標準外徑 | 6.5mm | 4.0mm |
| 建議最長配線 | 30m（1000BASE-T） | 10m（1000BASE-T） |
| 拖鏈走行耐久性 | 1,000萬次以上 | 1,000萬次以上 |
| 扭轉運動耐久性 | 1,000萬次以上 | 1,000萬次以上 |
| 標準終端加工 | RJ45 | RJ45 |
-
*
耐久性依照本公司自有的試驗條件及方法進行評價，為參考值非保證值。
推薦的最大配線長度取決於連接設備的性能而有不同，非保證值。

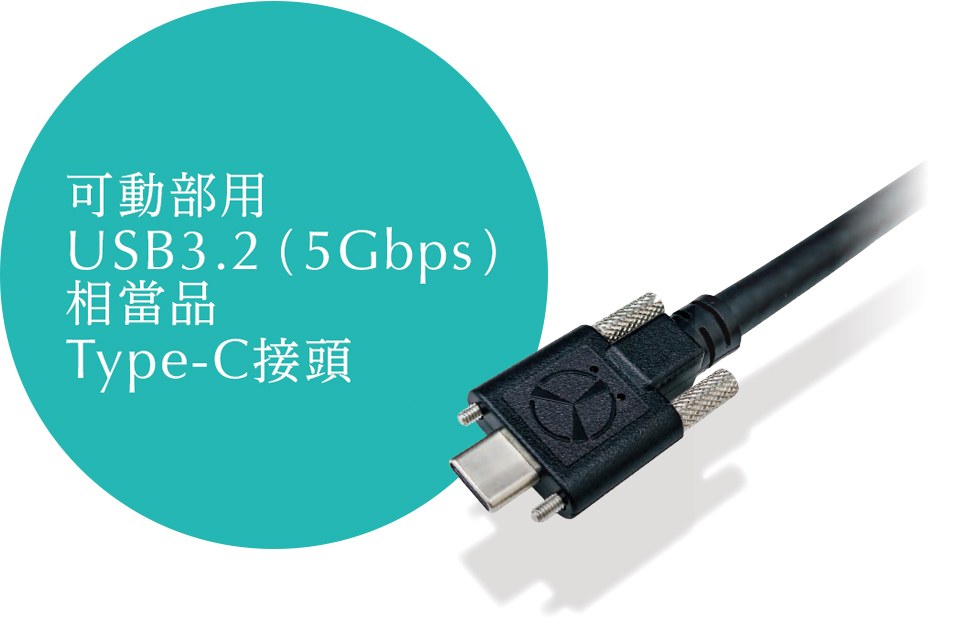

- 適用於工業相機等USB機器的可動部配線
- 在極嚴苛的機器人機內配線、電纜拖鏈配線等使用環境下，可發揮壓倒性的耐久實力
- RoHS2對應*1
*1：非意圖性含有RoHS2指令的規範物質。 - UL規格對應
規格表

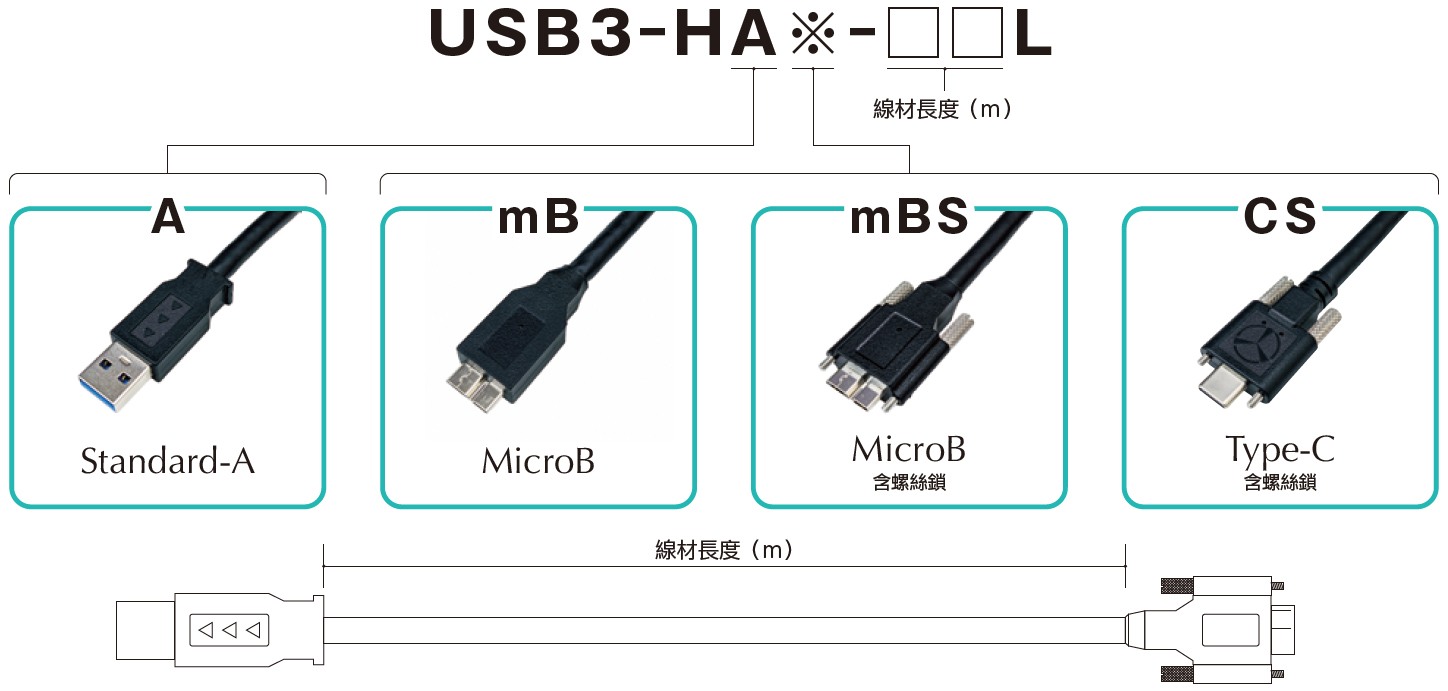

| 型式 | USB3-HAmBS-□□L □為長度《型式例：USB3-HAmBS-2.0L・・・長度2m》 |
| 標準外徑 | 6.6mm |
| 標準傳輸距離*2 | 2.0m |
| 連接相機最大配線長度*3 | 5.0m |
| 拖鏈耐久性*4 | 4000萬次以上 |
| 標準終端加工 | A to MicroB接頭 |
-
*2:
USB3.2規格(5Gbps)的傳輸距離,非保證值。
-
*3:
最大配線長度會因相機及PC性能而異,非保證值。
-
*4:
耐久性是根據本公司自訂的條件及方法進行測試,為參考值非保證值。

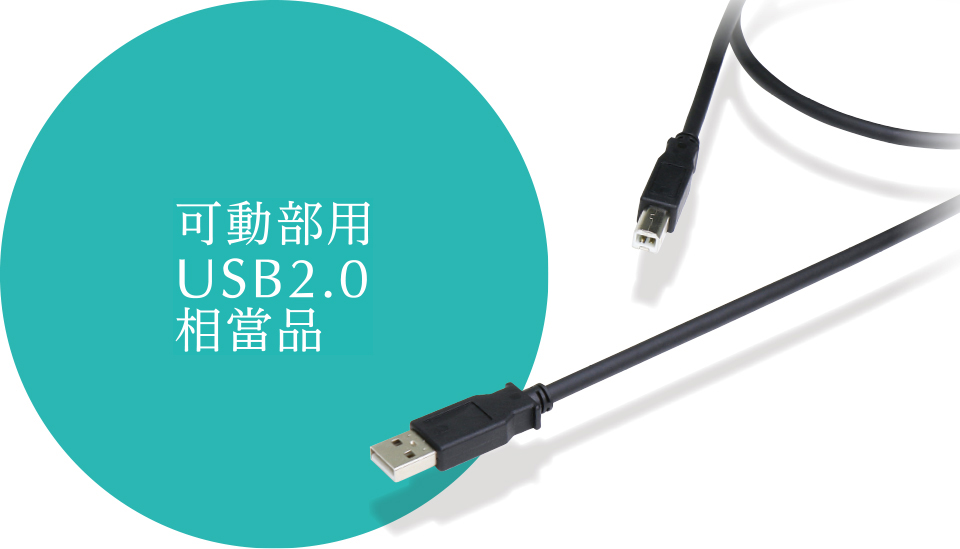

- 適合工業相機等USB機器的可動部配線
- 採用銅合金導體、特殊耐熱樹脂絕緣、高性能PVC外被，於電纜拖鏈配線及彎曲配線時可實現壓倒性耐久實力
- RoHS2對應*1
*1：非意圖性含有RoHS2指令的規範物質。 - UL規格對應
規格表

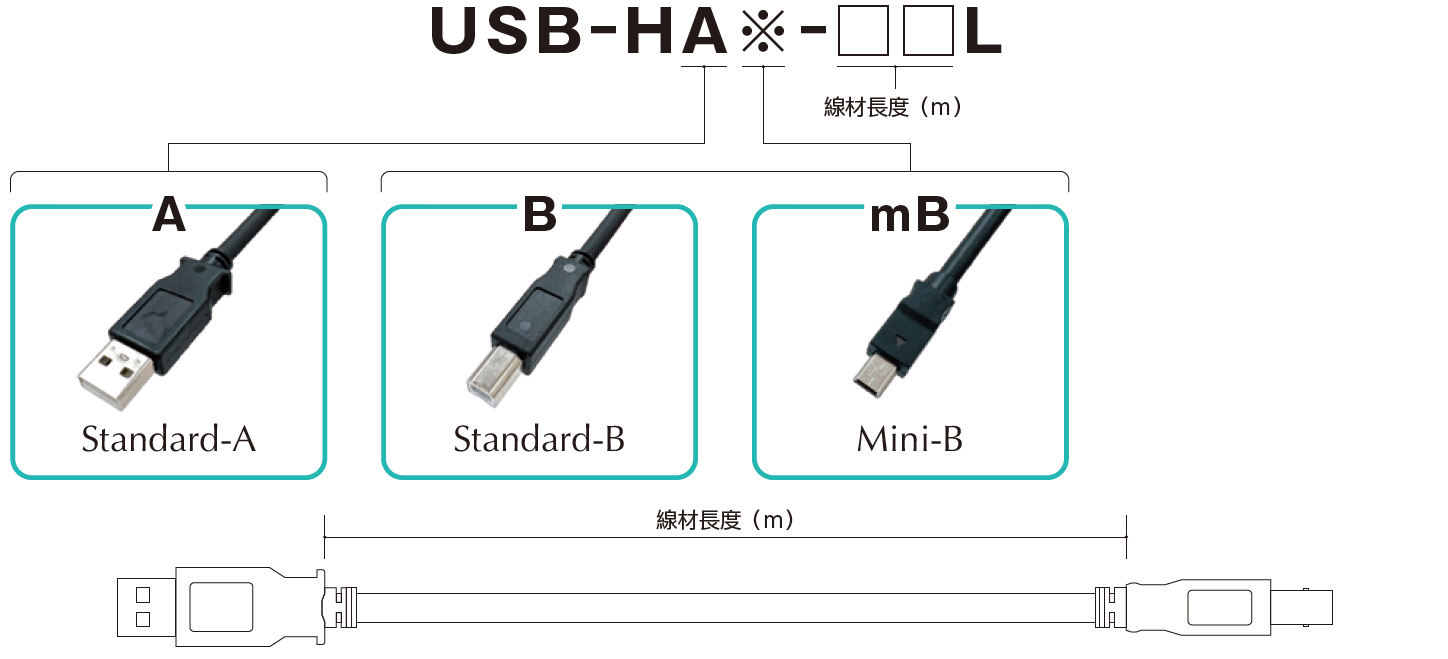

| 型式 | USB-HAB-□□L □為長度《型式例：USB-HAB-2.0L・・・長度2m》 |
| 標準外徑 | 5.1mm |
| 標準傳輸距離*2 | 3.0m |
| 連接相機最大配線長度*3 | 5.0m |
| 拖鏈耐久性*4 | 2000萬次以上 |
| 標準終端加工 | A to B接頭 |
-
*2:
USB2.0規格的傳輸距離,非保證值。
-
*3:
最大配線長度會因相機及PC性能而異,非保證值。
-
*4:
耐久性是根據本公司自訂的條件及方法進行測試,為參考值非保證值。
利用Ethernet技術，實現超高速Giga Byte的傳送

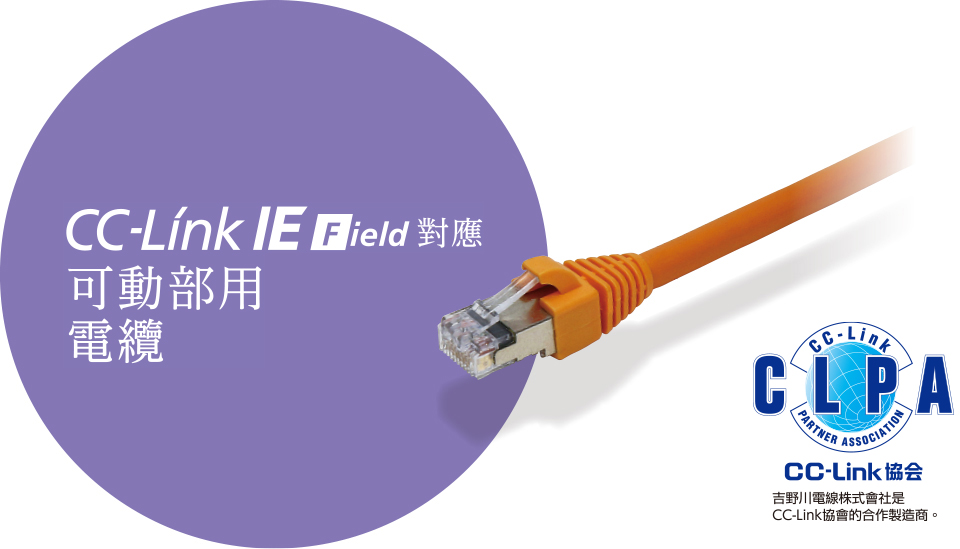

對應CC-Link IE Field Network的機器人電纜
採用銅合金導體、特殊耐熱樹脂、高性能PVC，於電纜拖鏈及彎曲配線時展現壓倒性的耐久實力
- 本製品適用於電纜拖鏈配線及彎曲配線
- 符合TIA/EIA-568-B.2（Cat.5e）規格的通訊特性
- 外被材質採用具有優異的耐油性‧耐熱性‧阻燃性的高性能PVC
- RoHS2對應*1
*1：非意圖性含有RoHS2指令的規範物質。 - UL規格對應
- 亦可承製RJ45接頭的終端加工
規格表
| 標準外徑 | 6.5mm |
| 建議最長配線 | 30m |
| 電纜拖鏈耐久性 | 2,000萬次以上 |
| 標準終端加工 | RJ45 |
-
*
耐久性以本公司自有的試驗條件及方法進行評價，僅供參考非保證值。
推薦的最大配線長度會因連接機器的性能而變動，非保證值。

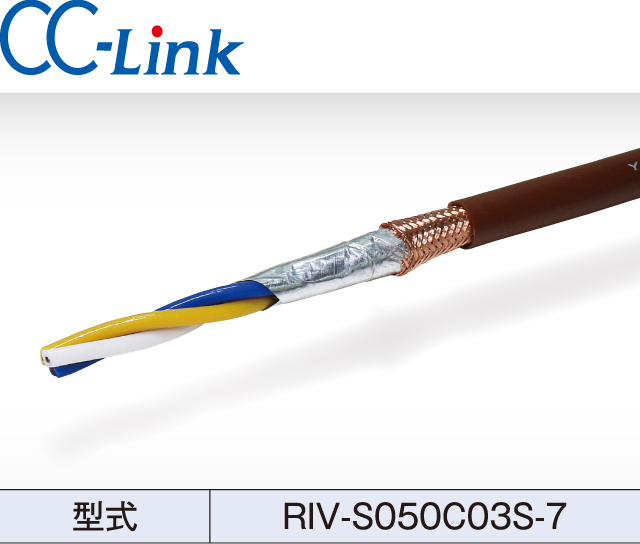

CC-Link系列對應製品
Ver.1.10對應 高可動部用機器人電纜

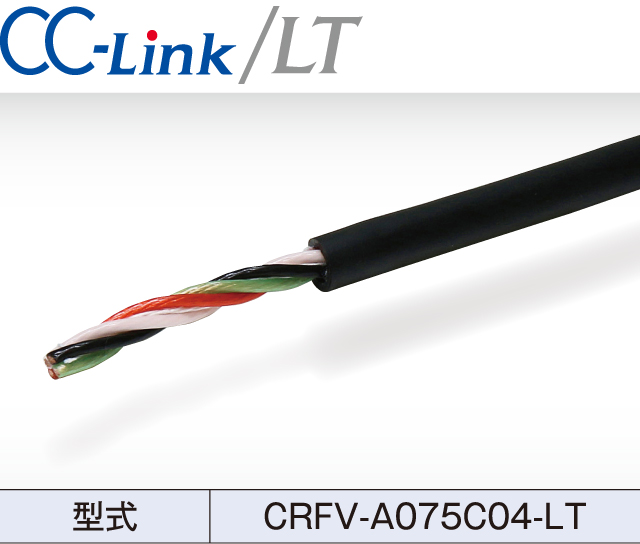

CC-Link/LT專用機器人電纜

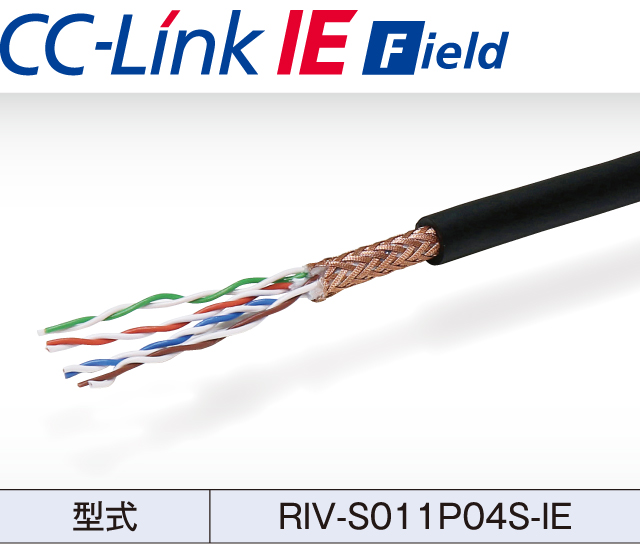

CC-Link IE Field用機器人電纜
歡迎諮詢其他可動部用接口電纜。
