可动部用接口电缆

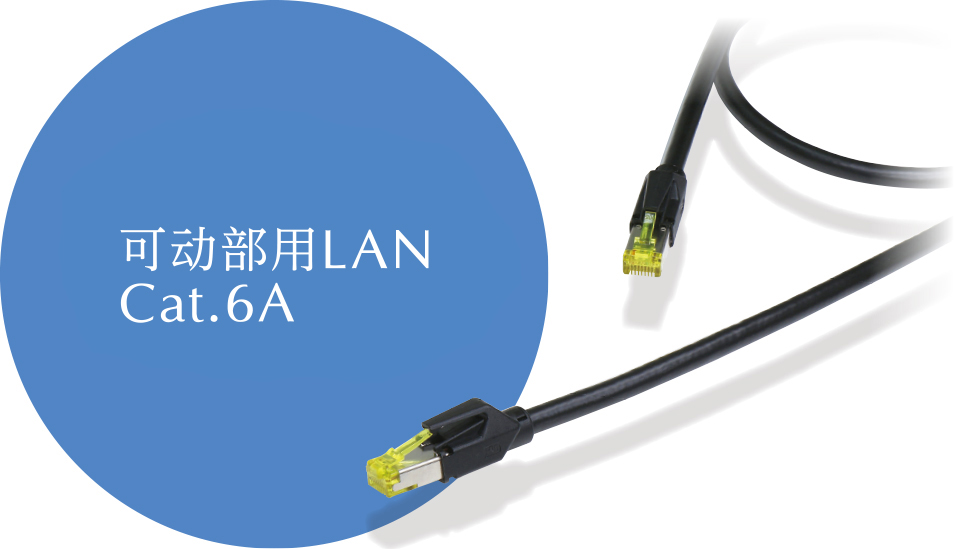

可动部用LAN Cat.6A

适合工业相机等10GE(百亿位以太网)进行通信,且为高可动部配线用电缆。

  • 10 Gigabit Ethernet(10GBASE-T)最长配线可达30m
  • 适合拖链及弯曲配线
  • 采用特殊屏蔽层,提升扭转运动时的耐久性
  • RoHS2对应*1
    *1:非意图性含有RoHS2指令的规范物质。
  • UL规格对应
  • 也可承制RJ45接头的终端加工

标准表

型号 HLAN6A-□□L
□为长度《型号例:HLAN6A-5.0L・・・长度5m》
标准外径 6.9mm
建议最长配线 Cat.6A:30m(10GBASE-T)
拖链运转耐久性 1,000万次以上
标准终端加工 RJ45
  • *

    耐久性根据本公司自有的实验条件及方法进行评估,为参考值非保证值。
    推荐的最大配线长度取决于连接设备的性能而有所不同,非保证值。

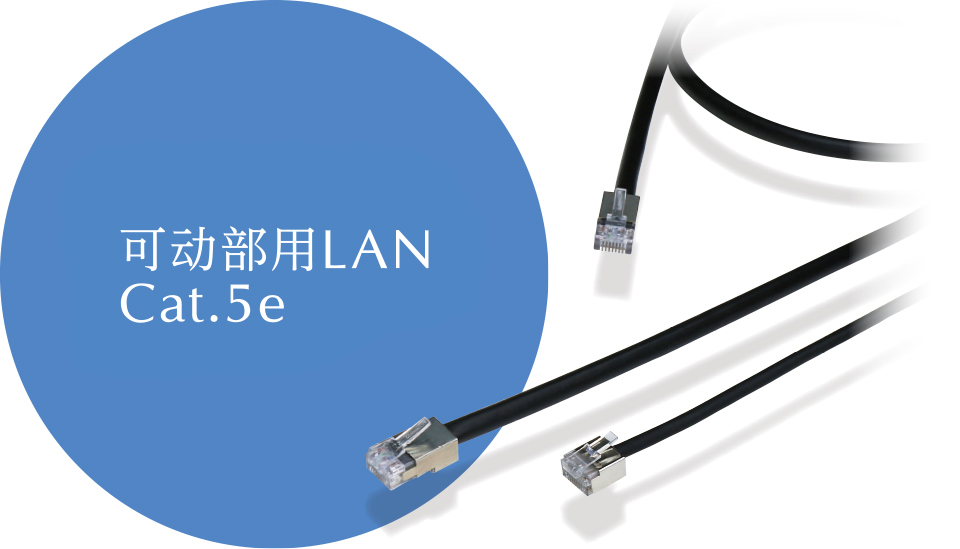

可动部用LAN Cat.5e
  • 适合拖链及弯曲配线,也提升了扭转运动时的电缆耐久性
  • RoHS2对应*1
    *1:非意图性含有RoHS2指令的规范物质。
  • UL规格对应
  • 也可承制RJ45接头的终端加工

标准表

型号 HLAN5e-□□L
□为长度《型号例:HLAN5e-5.0L・・・长度5m》
HLAN5e-SL-□□L
□为长度《型号例:HLAN5e-SL-5.0L・・・长度5m》
式样 标准品(AWG27×4对) 细径品(AWG31×4对)
标准外径 6.5mm 4.0mm
建议最长配线 30m(1000BASE-T) 10m(1000BASE-T)
拖链运转耐久性 1,000万次以上 1,000万次以上
扭转运动耐久性 1,000万次以上 1,000万次以上
标准终端加工 RJ45 RJ45
  • *

    耐久性根据本公司自有的实验条件及方法进行评估,为参考值非保证值。
    推荐的最大配线长度取决于连接设备的性能而有所不同,非保证值。

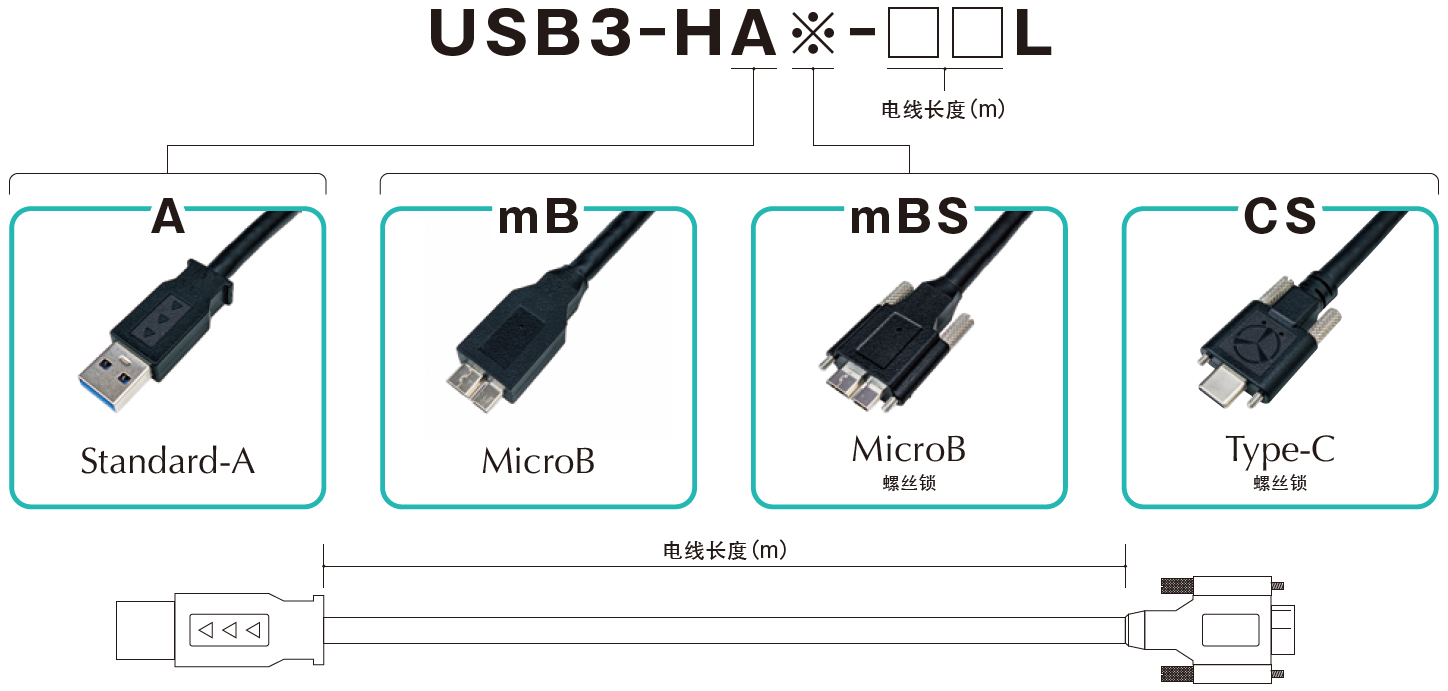

可动部用USB3.0相当品
  • 适用于工业相机等USB机器的可动部配线
  • 在严苛的机器人机内配线、电缆拖链配线等使用环境下,可发挥较强的耐久实力
  • RoHS2对应*1
    *1:非意图性含有RoHS2指令的规范物质。
  • UL规格对应

标准表

型号 USB3-HAmBS-□□L
□为长度《型号例:USB3-HAmBS-2.0L・・・长度2m》
标准外径 6.6mm
标准传输距离*2 2.0m
相机连接的最大配线长度*3 5.0m
电缆拖链耐久性*4 4,000万次以上
标准线束加工 A-Micro B接头
  • *2:

    USB3.2规格(5Gbps)的传输距离,非保证值。

  • *3:

    最大配线长度会因相机及PC性能而异,非保证值。

  • *4:

    耐久性是根据本公司自订的条件及方法进行测试,为参考值非保证值。

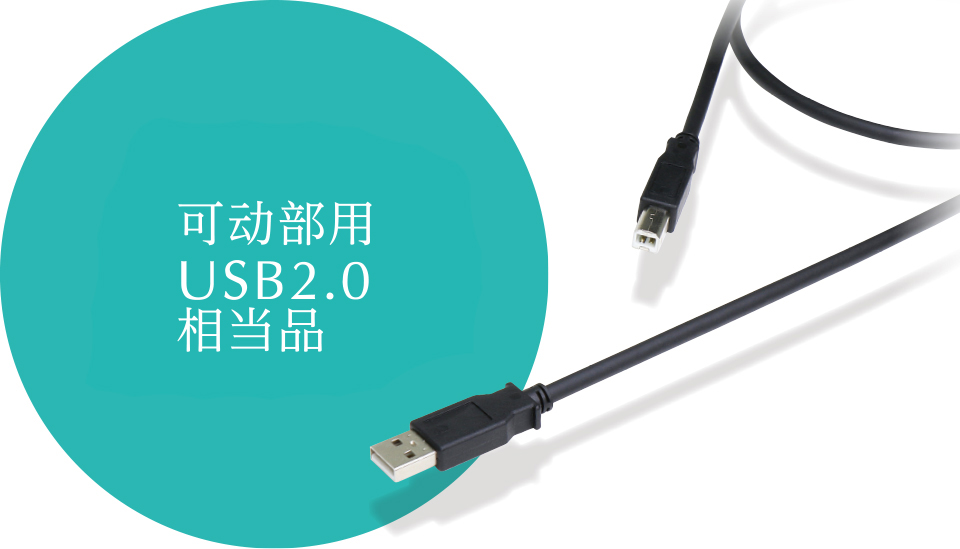

可动部用USB2.0相当品
  • 适合工业相机等USB机器的可动部配线
  • 采用铜合金导体、特殊耐热树脂绝缘、高性能PVC外皮,在电缆拖链配线及弯曲配线时可实现较强的耐久实力
  • RoHS2对应*1
    *1:非意图性含有RoHS2指令的规范物质。
  • UL规格对应

标准表

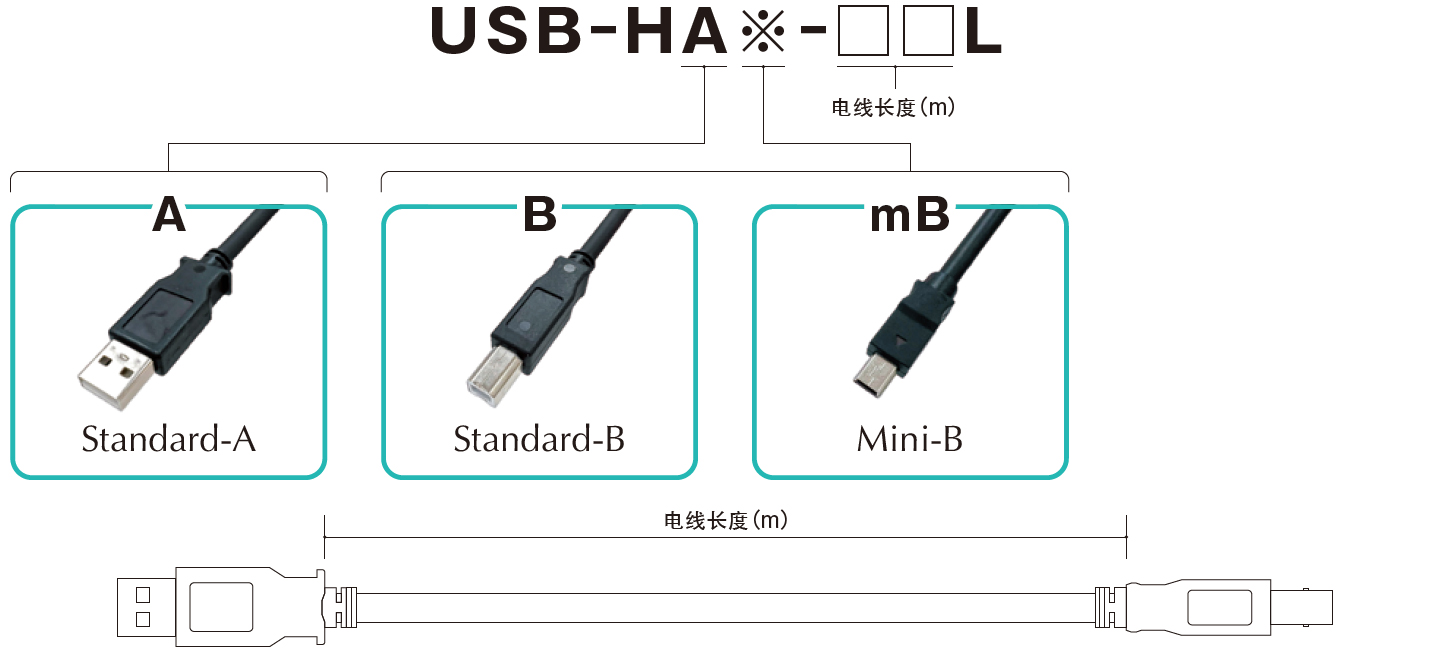

型号 USB-HAB-□□L
□为长度《型号例:USB-HAB-2.0L・・・长度2m》
标准外径 5.1mm
标准传输距离*2 3.0m
相机连接的最大配线长度*3 5.0m
电缆拖链耐久性*4 2,000万次以上
标准线束加工 A-B接头
  • *2:

    USB2.0的传输距离,非保证值。

  • *3:

    最大配线长度会因相机及PC性能而异,非保证值。

  • *4:

    耐久性是根据本公司自订的条件及方法进行测试,为参考值非保证值。

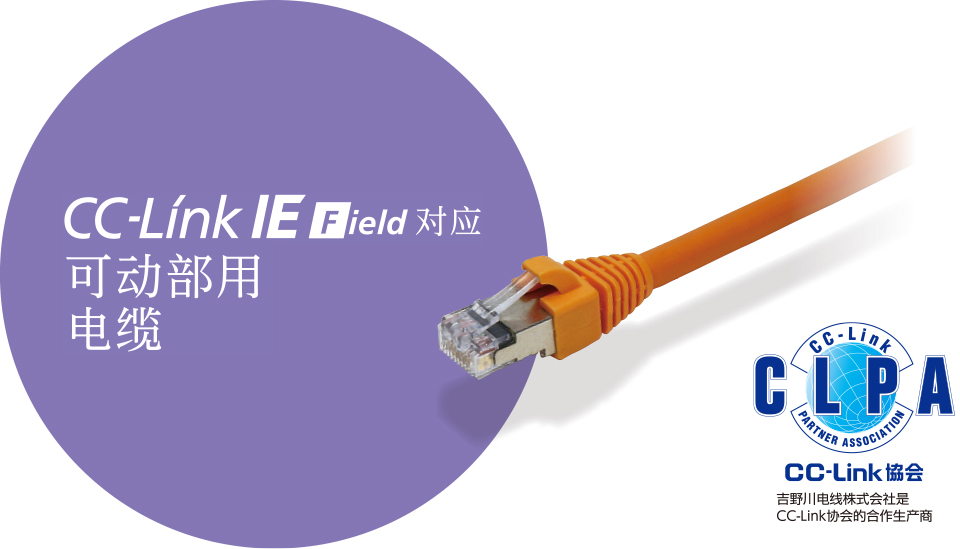

CC-Link IE Field对应 可动部用电缆

利用Ethernet技术,实现高速Giga Byte的传送
对应CC-Link IE Field Network的机器人电缆

采用铜合金导体、特殊耐热树脂、高性能PVC,在电缆拖链配线及弯曲配线时可实现较强的耐久实力

  • 本产品适用于电缆拖链配线及弯曲配线
  • 符合TIA/EIA-568-B.2(Cat.5e)规格的通信特性
  • 外皮材质采用具有优良耐油性・耐热性・阻燃性的高性能PVC
  • RoHS2对应*1
    *1:非意图性含有RoHS2指令的规范物质。
  • UL规格对应
  • 也可承制RJ45接头的终端加工

标准表

标准外径 6.5mm
建议最长配线 30m
电缆拖链耐久性 2,000万次以上
标准终端加工 RJ45
  • *

    耐久性根据本公司自有的实验条件及方法进行评估,仅供参考非保证值。
    推荐的最大配线长度会因连接机器的性能而变动,非保证值。

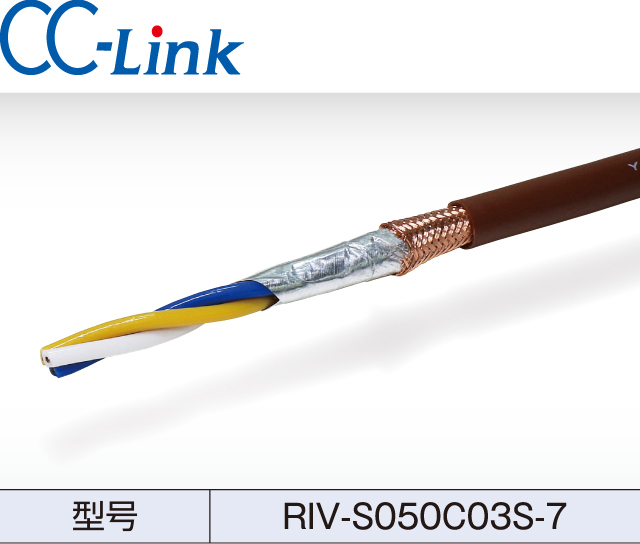

CC-Link系列对应产品

Ver.1.10对应 高可动部用机器人电缆

Ver.1.10对应 高可动部用 机器人电缆

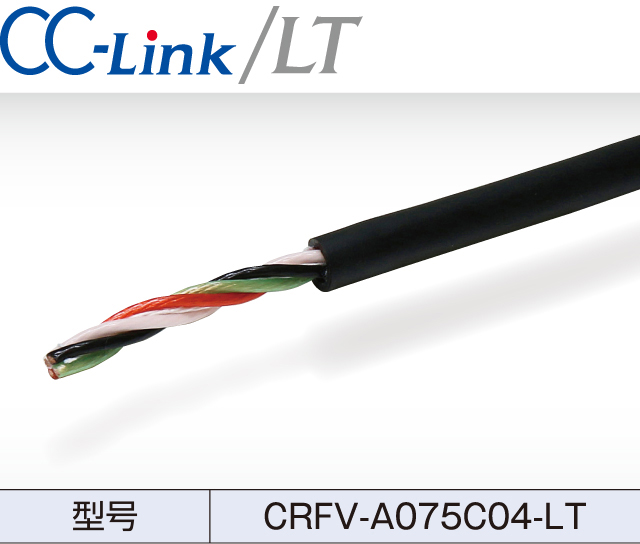

CC-Link/LT专用机器人电缆

CC-Link/LT专用 机器人电缆

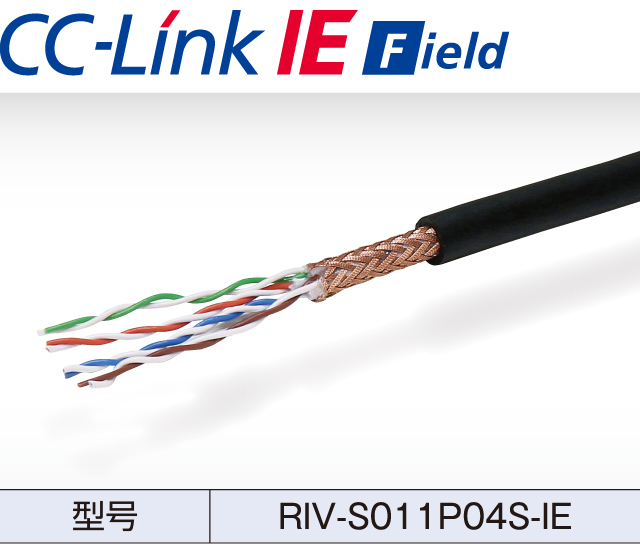

CC-Link IE Field用机器人电缆

CC-Link IE Field用 机器人电缆

欢迎咨询其他可动部用接口电缆。
